型号:BBTRZ
电压等级: 450/750 V
导体材质:电工铜
绝缘材料:无机矿物质绝缘
电缆芯数:1、2、3、3+1、4、3+2、4+1、5
应用范围:多使用于对电缆有阻燃要求的多种场合敷设,如高层建筑、宾馆、医院、地铁、核电站、发电厂、矿石、石油、化工等。
应用范围: |
产品特性 |
本产品适用于额定电压0.6/1KV及以下的电力线路中作输送电能用。由于电缆绝缘材料都是用无机物组成,材料本身不会引起火灾,不可能燃烧或助燃,由于铜的熔点是1083℃,因此该种电缆可以在接近铜的熔点的火灾情况下继续保持供电,是一种真正意义上的防火电缆。并能通过BS 6387 C、W、Z试验。 多使用于对电缆有阻燃要求的多种场合敷设,如高层建筑、宾馆、医院、地铁、核电站、发电厂、矿石、石油、化工等。 |
● 载流量大、防水 ● 防爆特性:由于矿物绝缘电缆采用的铜护套是无缝铜管,可燃性气体、油汽、火焰就不能到达与电缆连接的电器设备,因此电缆具备防爆特性。 ● 耐腐蚀性:由于铜有较好的耐蚀性,在正常使用的环境下不需要任何附加的保护,在特殊的环境条件下,如对铜有较强的腐蚀作用的环境中,电缆外面再加一层PVC外护套,所以电缆有很好的耐腐蚀性。 ● 耐机械损伤、寿命长、无卤无毒 ● 寿命长:由于电缆采用的材料全部是无机材料,不老化。 ● 无卤无毒:由于电缆全都是用无机物组成,因而即使在1000℃的高温下燃烧也不会产生烟雾、卤素和有毒气体是真正意义上的无卤无毒电缆。 ● 耐过载、铜护套可以作接地线 产品结构 BBTRZ 防火电缆是由铜绞线、矿物化合物填充绕包、低烟无卤护套组成 |
产品执行标准: |
|
● 防火电缆BBTRZ的的耐火特性符合BS6387C. W.Z要求 ● 防火电缆BBTRZ的阻燃特性符合GB/T18380阻燃A类标准 ● 防火电缆BBTRZ的卤酸气体释放量试验应能通过GB/T17650.1-2002标准要求,即卤酸气体总量的测定<5mg/g以及GB/T17650.2-2002用测量PH值和电导率来测定气体的酸度(1L水中PH>=4 3电导率值应不超过10us/mrn)、烟密度试验应能通过GB/T17651.2-2002电缆或光缆在特定条件下燃烧的烟密度测定(透光率的最小值≥60%) ● 防火电缆BBTRZ-A应能经受3.5KV交流电压试验,5min不击穿 ● 除具有以上特性外,其引生能应符合GB/T12706.1-2002标准 |
§ BBTRZ 单芯线缆规格及参数
电缆芯数 No. of cores |
标称截面 Nominal section |
近似外径 Outer Diameter approx. |
电压降Voltage drop |
最小弯曲半径 Mini bending radius |
|
单相Single phase | 三相Three phase | ||||
- | mm2 | mm | V/A.km | V/A.km | mm |
1 | 1.5 | 6.3 | 30.8 | 26.7 | 94.5 |
1 | 2.5 | 6.7 | 18.9 | 16.4 | 100.5 |
1 | 4 | 7.2 | 11.8 | 10.2 | 108 |
1 | 6 | 7.7 | 7.9 | 6.81 | 115.5 |
1 | 10 | 9.4 | 4.7 | 4.05 | 141 |
1 | 16 | 10.4 | 2.94 | 2.55 | 156 |
1 | 25 | 11.7 | 1.87 | 1.62 | 175.5 |
1 | 35 | 13.1 | 1.35 | 1.17 | 196.5 |
1 | 50 | 14.6 | 1.01 | 0.87 | 219 |
1 | 70 | 16.4 | 0.71 | 0.61 | 246 |
1 | 95 | 18.3 | 0.52 | 0.454 | 274.5 |
1 | 120 | 19.9 | 0.43 | 0.371 | 298.5 |
1 | 150 | 21.9 | 0.36 | 0.313 | 328.5 |
1 | 185 | 23.7 | 0.3 | 0.265 | 355.5 |
1 | 240 | 27.1 | 0.26 | 0.222 | 406.5 |
1 | 300 | 30.1 | 0.23 | 0.197 | 451.5 |

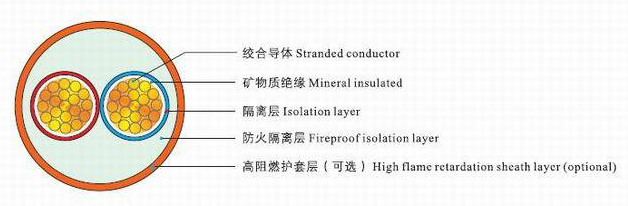

§ BBTRZ 2芯线缆规格及参数
电缆芯数 No. of cores |
标称截面 Nominal section |
近似外径 Outer Diameter approx. |
电压降Voltage drop |
最小弯曲半径 Mini bending radius |
|
单相Single phase | 三相Three phase | ||||
- | mm2 | mm | V/A.km | V/A.km | mm |
2 | 1.5 | 10.3 | 30.8 | 26.7 | 154.5 |
2 | 2.5 | 11.1 | 18.9 | 16.4 | 166.5 |
2 | 4 | 12 | 11.8 | 10.2 | 180 |
2 | 6 | 13 | 7.9 | 6.81 | 195 |
2 | 10 | 16.3 | 4.7 | 4.05 | 244.5 |
2 | 16 | 18.4 | 2.94 | 2.55 | 276 |
2 | 25 | 21 | 1.87 | 1.62 | 315 |
2 | 35 | 23.7 | 1.35 | 1.17 | 355.5 |
2 | 50 | 26.7 | 1.01 | 0.87 | 400.5 |
2 | 70 | 30.5 | 0.71 | 0.61 | 457.5 |
2 | 95 | 34.6 | 0.52 | 0.454 | 519 |
2 | 120 | 38.1 | 0.43 | 0.371 | 571.5 |
2 | 150 | 42.4 | 0.36 | 0.313 | 636 |
2 | 185 | 46.2 | 0.3 | 0.265 | 693 |
2 | 240 | 51.7 | 0.26 | 0.222 | 775.5 |
2 | 300 | 57.7 | 0.23 | 0.197 | 865.5 |

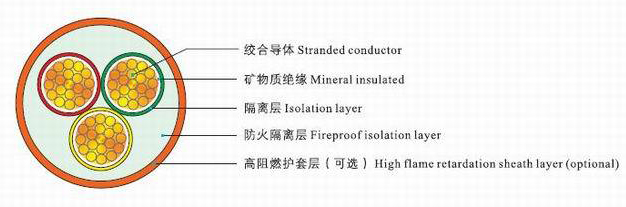

§ BBTRZ 3芯线缆产品规格及参数
电缆芯数 No. of cores |
标称截面 Nominal section |
近似外径 Outer Diameter approx. |
电压降Voltage drop |
最小弯曲半径 Mini bending radius |
|
单相Single phase | 三相Three phase | ||||
- | mm2 | mm | V/A.km | V/A.km | mm |
3 | 1.5 | 10.7 | 30.8 | 26.7 | 160.5 |
3 | 2.5 | 11.6 | 18.9 | 16.4 | 174 |
3 | 12.5 | 11.8 | 10.2 | 187.5 | |
3 | 6 | 13.7 | 7.9 | 6.81 | 205.5 |
3 | 10 | 17.3 | 4.7 | 4.05 | 259.5 |
3 | 16 | 19.5 | 2.94 | 2.55 | 292.5 |
3 | 25 | 22.3 | 1.87 | 1.62 | 334.5 |
3 | 35 | 25.2 | 1.35 | 1.17 | 378 |
3 | 50 | 28.6 | 1.01 | 0.87 | 429 |
3 | 70 | 32.7 | 0.71 | 0.61 | 490.5 |
3 | 95 | 37.1 | 0.52 | 0.454 | 556.5 |
3 | 120 | 40.9 | 0.43 | 0.371 | 613.5 |
3 | 150 | 45.5 | 0.36 | 0.313 | 682.5 |
3 | 185 | 49.6 | 0.3 | 0.265 | 744 |
3 | 240 | 55.5 | 0.26 | 0.222 | 832.5 |
3 | 300 | 62 | 0.23 | 0.197 | 930 |

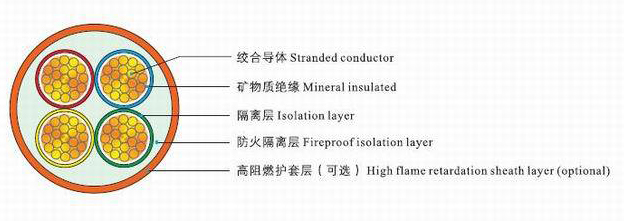

§ BBTRZ 4 芯线缆产品规格及参数
电缆芯数 No. of cores |
标称截面 Nominal section |
近似外径 Outer Diameter approx. |
电压降Voltage drop |
最小弯曲半径 Mini bending radius |
|
单相Single phase | 三相Three phase | ||||
- | mm2 | mm | V/A.km | V/A.km | mm |
4 | 1.5 | 11.6 | 30.8 | 26.7 | 174 |
4 | 2.5 | 12.5 | 18.9 | 16.4 | 187.5 |
4 | 4 | 13.7 | 11.8 | 10.2 | 205.5 |
4 | 6 | 14.9 | 7.9 | 6.81 | 223.5 |
4 | 10 | 18.9 | 4.7 | 4.05 | 283.5 |
4 | 16 | 21.4 | 2.94 | 2.55 | 321 |
4 | 25 | 24.5 | 1.87 | 1.62 | 367.5 |
4 | 35 | 27.8 | 1.35 | 1.17 | 417 |
4 | 50 | 31.7 | 1.01 | 0.87 | 475.5 |
4 | 70 | 36.4 | 0.71 | 0.61 | 546 |
4 | 95 | 41.3 | 0.52 | 0.454 | 619.5 |
4 | 120 | 45.5 | 0.43 | 0.371 | 682.5 |
4 | 150 | 50.7 | 0.36 | 0.313 | 760.5 |
4 | 185 | 55.2 | 0.3 | 0.265 | 828 |
4 | 240 | 61.9 | 0.26 | 0.222 | 928.5 |
4 | 300 | 69.2 | 0.23 | 0.197 | 1038 |

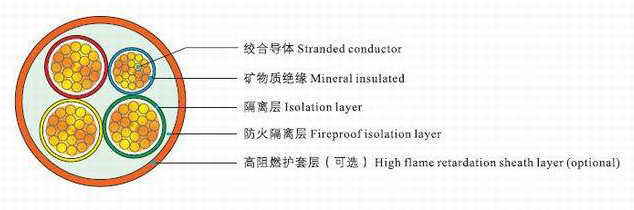

§ BBTRZ 3+1 芯线缆产品规格及参数
电缆芯数 No. of cores |
标称截面 Nominal section |
近似外径 Outer Diameter approx. |
电压降Voltage drop |
最小弯曲半径 Mini bending radius |
|
单相Single phase | 三相Three phase | ||||
- | mm2 | mm | V/A.km | V/A.km | mm |
3+1 | 1.5 | 11.4 | 30.8 | 26.7 | 171 |
3+1 | 2.5 | 12.3 | 18.9 | 16.4 | 184.5 |
3+1 | 4 | 13.4 | 11.8 | 10.2 | 201 |
3+1 | 6 | 14.6 | 7.9 | 6.81 | 219 |
3+1 | 10 | 17.9 | 4.7 | 4.05 | 268.5 |
3+1 | 16 | 20.7 | 2.94 | 2.55 | 310.5 |
3+1 | 25 | 23.7 | 1.87 | 1.62 | 355.5 |
3+1 | 35 | 26.2 | 1.35 | 1.17 | 393 |
3+1 | 50 | 29.9 | 1.01 | 0.87 | 448.5 |
3+1 | 70 | 34.2 | 0.71 | 0.61 | 513 |
3+1 | 95 | 38.9 | 0.52 | 0.454 | 583.5 |
3+1 | 120 | 43.2 | 0.43 | 0.371 | 648 |
3+1 | 150 | 47.1 | 0.36 | 0.313 | 706.5 |
3+1 | 185 | 51.7 | 0.3 | 0.265 | 775.5 |
3+1 | 240 | 57.8 | 0.26 | 0.222 | 867 |
3+1 | 300 | 64.6 | 0.23 | 0.197 | 969 |

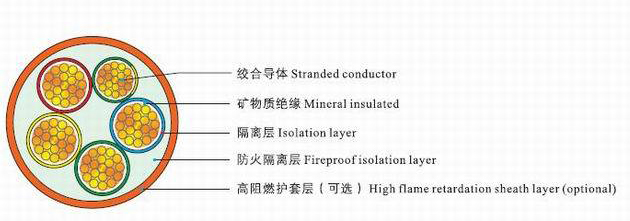

§ BBTRZ 5 芯线缆产品规格及参数
电缆芯数 No. of cores |
标称截面 Nominal section |
近似外径 Outer Diameter approx. |
电压降Voltage drop |
最小弯曲半径 Mini bending radius |
|
单相Single phase | 三相Three phase | ||||
- | mm2 | mm | V/A.km | V/A.km | mm |
5 | 1.5 | 12.5 | 30.8 | 26.7 | 187.5 |
5 | 2.5 | 13.5 | 18.9 | 16.4 | 202.5 |
5 | 4 | 14.8 | 11.8 | 10.2 | 222 |
5 | 6 | 16.2 | 7.9 | 6.81 | 243 |
5 | 10 | 20.7 | 4.7 | 4.05 | 310.5 |
5 | 16 | 23.4 | 2.94 | 2.55 | 351 |
5 | 25 | 27 | 1.87 | 1.62 | 405 |
5 | 35 | 30.9 | 1.35 | 1.17 | 463.5 |
5 | 50 | 35.2 | 1.01 | 0.87 | 528 |
5 | 70 | 40.4 | 0.71 | 0.61 | 606 |
5 | 95 | 45.9 | 0.52 | 0.454 | 688.5 |
5 | 120 | 50.6 | 0.43 | 0.371 | 759 |
5 | 150 | 56.4 | 0.36 | 0.313 | 846 |
5 | 185 | 61.5 | 0.3 | 0.265 | 922.5 |
5 | 240 | 69 | 0.26 | 0.222 | 1035 |
5 | 300 | 77.1 | 0.23 | 0.197 | 1156.5 |

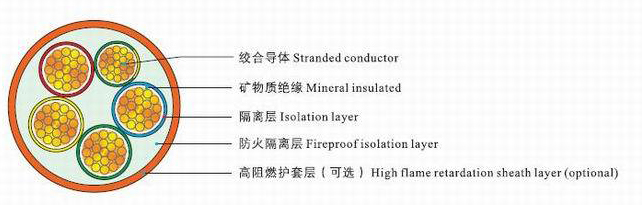

§ BBTRZ 4+1 芯线缆产品规格及参数
电缆芯数 No. of cores |
标称截面 Nominal section |
近似外径 Outer Diameter approx. |
电压降Voltage drop |
最小弯曲半径 Mini bending radius |
|
单相Single phase | 三相Three phase | ||||
- | mm2 | mm | V/A.km | V/A.km | mm |
4+1 | 1.5 | 12.5 | 30.8 | 26.7 | 187.5 |
4+1 | 2.5 | 13.5 | 18.9 | 16.4 | 202.5 |
4+1 | 4 | 14.8 | 11.8 | 10.2 | 222 |
4+1 | 6 | 16.2 | 7.9 | 6.81 | 243 |
4+1 | 10 | 20.7 | 4.7 | 4.05 | 310.5 |
4+1 | 16 | 23.4 | 2.94 | 2.55 | 351 |
4+1 | 25 | 27 | 1.87 | 1.62 | 405 |
4+1 | 35 | 30.9 | 1.35 | 1.17 | 463.5 |
4+1 | 50 | 35.2 | 1.01 | 0.87 | 528 |
4+1 | 70 | 40.4 | 0.71 | 0.61 | 606 |
4+1 | 95 | 45.9 | 0.52 | 0.454 | 688.5 |
4+1 | 120 | 50.6 | 0.43 | 0.371 | 759 |
4+1 | 150 | 56.4 | 0.36 | 0.313 | 846 |
4+1 | 185 | 61.5 | 0.3 | 0.265 | 922.5 |
4+1 | 240 | 69 | 0.26 | 0.222 | 1035 |
4+1 | 300 | 77.1 | 0.23 | 0.197 | 1156.5 |
● 订货须知:
订货时应正确标明电缆的型号、规格、长度、交货日期、包装方式等必要信息
型号 | 规格 | 数量 | 交货日期 | 交货地点 |
WDZ-BYJ(F)-105/125 | 2.5 mm² | 300 米 | 至2018年xx月xx日 |
1. 需方仓库 |
● 详细产品咨询,敬请垂询:
导体 |
外护套 |
电工铜 |
低烟无卤材质,具有良好的防腐蚀特性 |
绝缘 |
额定电压 |
具有阻燃耐高温的特性无机绝缘材料 |
U0/U: 0.6/1 kV |
芯线标识 |
测试电压 |
色带 |
4000 V |
导体绞合 |
接地保护芯线 |
2 类/ IEC 60228 2 类 |
G = 含 黄绿接地保护芯线 X = 不含黄绿接地保护芯线 |
金属护套 |
温度范围 |
铜合金具有良好的弯曲特性,可作为接地线 |
固定安装:-40°C 至 +250°C |
交货长度 | 运输 |
● 重量小于80kg的电缆允许成圈包装交货,每根成品电缆不得低于100m长度或由双方协定任意长度交货。 ● 允许根据协议任何长度交货 |
●运输时必须将电缆牢靠的固定,以免互撞或翻倒造成对电缆或盘具的损伤 ● 防止严重弯曲及其他机械损伤电缆盘不许平放。 ● 运输中严禁从高处扔下装有电缆的电缆盘 ● 电缆吊装使用专用吊装设备,严禁平吊线盘或直接从高空推卸电缆 |
长度误差 | 贮存 |
● 长度计量误差应不超过±0.5% |
● 成品电缆应存放在温度0~40℃之间,湿度85%以下的环境中,做到不被阳光直接暴晒、被雨淋,应适量通风,保持环境的干燥。 |
包装 | 安装须知 |
● 成卷或成盘电缆应卷绕整齐,妥善包装。电缆盘应符合JB/T 8137-1999的规定。 ● 电缆端头应可靠密封,伸出盘外的电缆端头应加保护罩,伸出长度小于300mm ● 电缆包装上应附有标签标明: a) 制造厂名称及商标 b) 电缆型号及规格 c) 额定电压 d) 长度(m) e) 重量(Kg) f) 制造日期 g) 标准编号或认证标识 h) 电缆盘正确旋转方向的符号 |
● 安装时,环境温度应不宜低于0℃,若温度计测试环境温度低于0℃,应先对电缆进行预热处理后再准备安装; ● 应严格控制电缆敷设过程中的弯曲半径,以免造成电缆内部机械损伤。 ● 电缆敷设过程中如人为造成质量事故等(如外护层损伤)应立即修复或通知本公司售后服务部门 |
